变频电冰箱交流变频原理

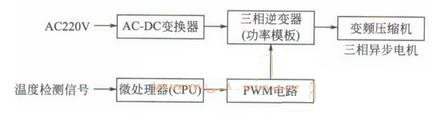

上文介绍过变频电冰箱直流变频原理，这次介绍下变频电冰箱交流变频原理。交流变频器主要由AC-DC变换器（整流、滤波电路）、二相逆变器inverter、PWM电路构成，如下图所示。

　　
　　首先，AC-DC变换器将220V市电电压变换为310V左右的直流电压，为二相逆变器供电，三相逆变器在PWM电路产生的PWM脉冲作用将310V直流电压变换为交流电压。PWM电路输出的PWM脉冲的占空比大小受微处理器的控制：）这样，通过微处理器的控制，逆变器就可为压缩机提供频率可变的交流电压，实现压缩机转速的控制。

　　在变频过程中，电冰箱的制冷能力与负荷相适应，安装在箱内的温度传感器产生的温度检测信号通过微处理器运算后，产生运转频率控制信号。这个信号就可改变PWM电路输出的PWM脉冲的占空比，相继改变了三相逆变器输出电压的频率，使压缩机（三相异步电机）在箱内温度高时高速运转，快速制冷；在箱内温度较低时低速运转，以维持箱内温度，从而实现了压缩机的变频控制。
